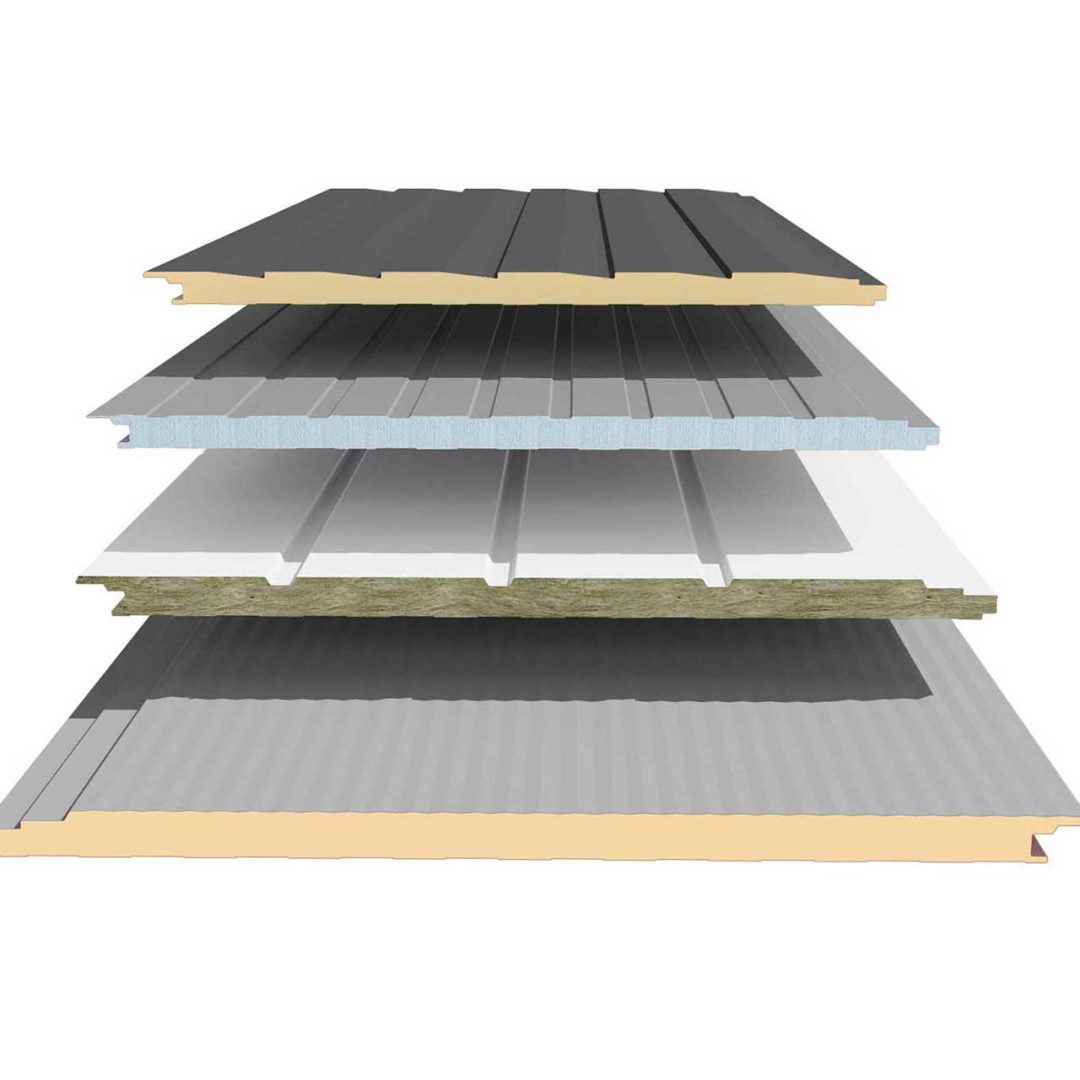

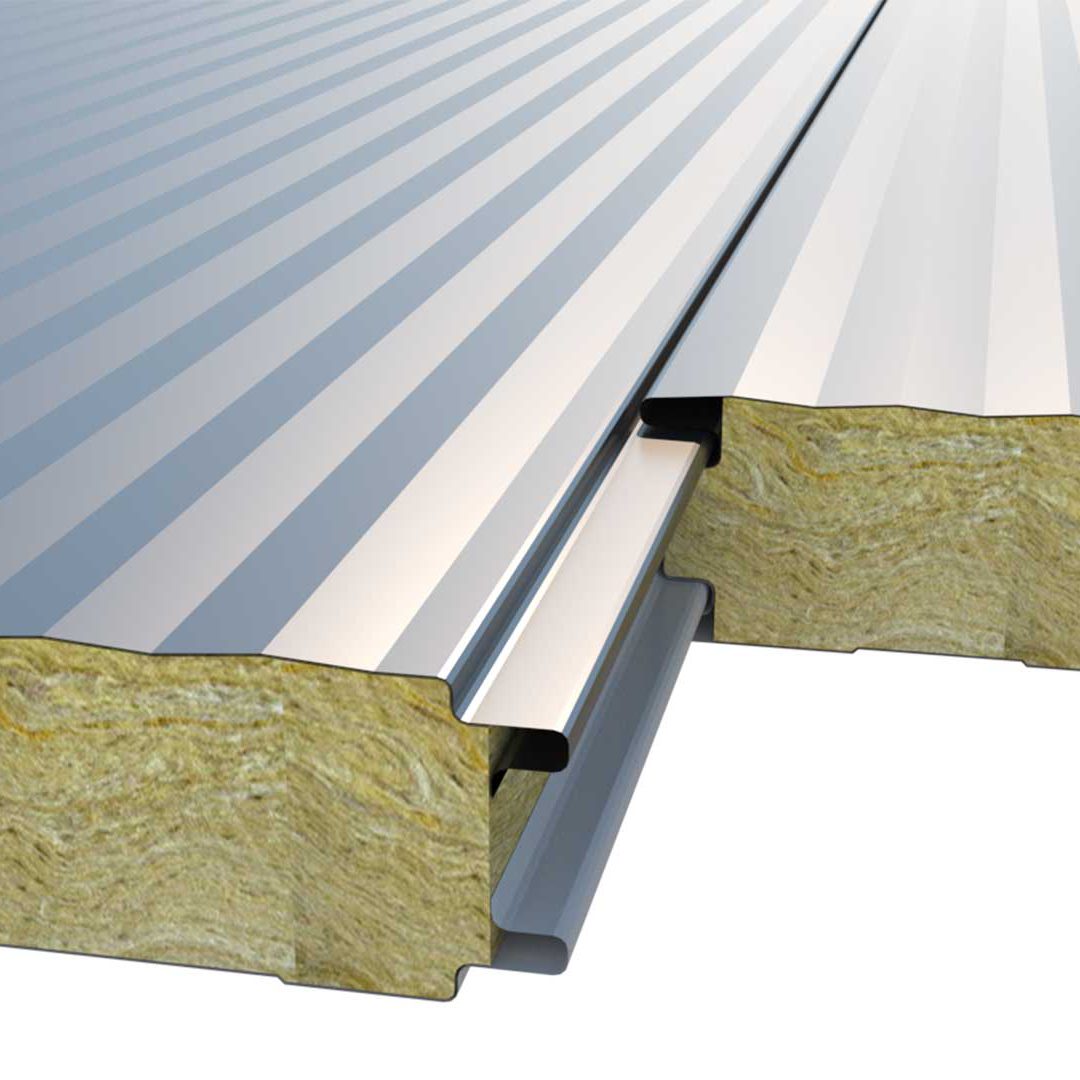

Panneaux de façade
Panneaux sandwich pour façade
Lire la suite
Nouveau

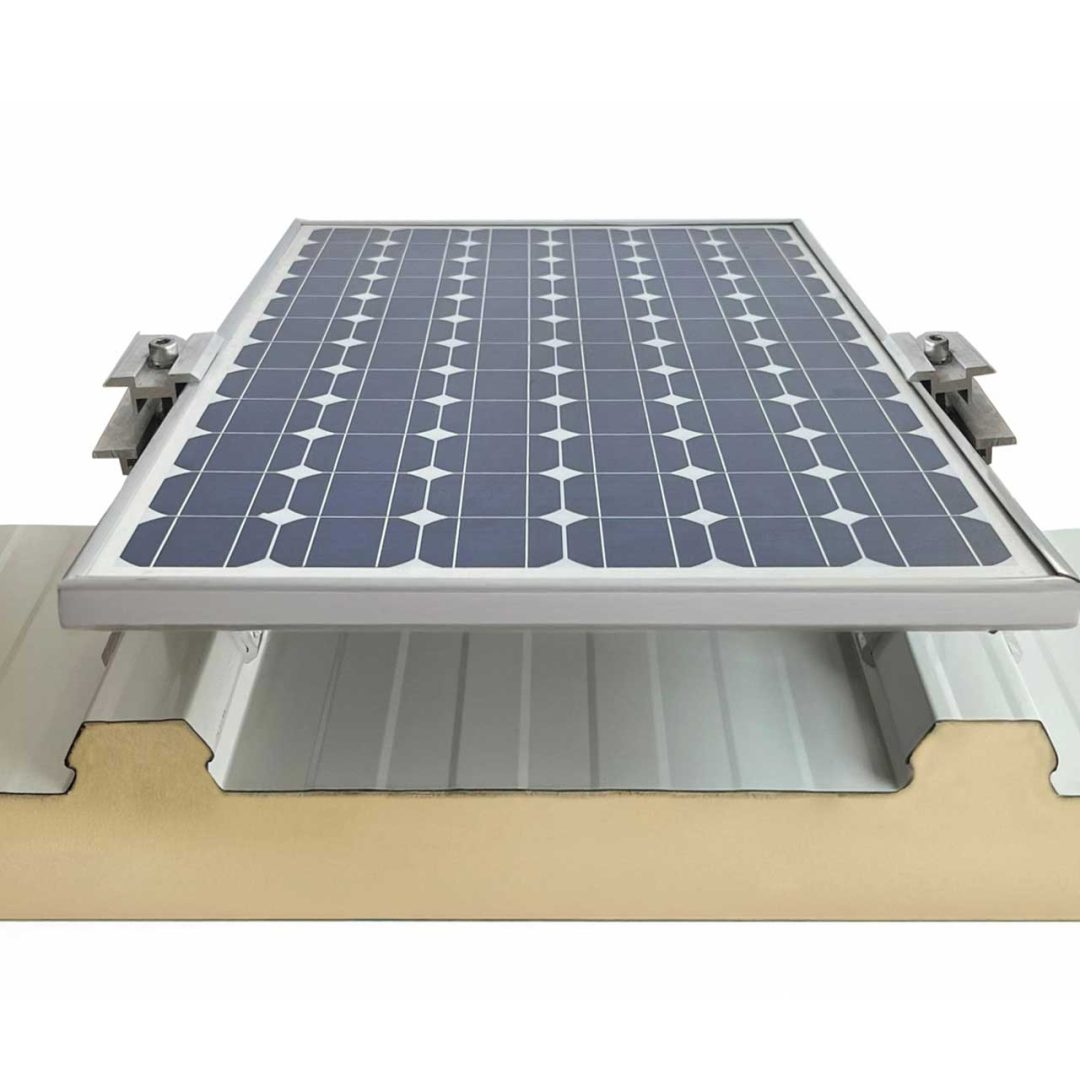

Panneaux Solaires Compatibles
Panneaux de toit compatibles solaires
Lire la suite

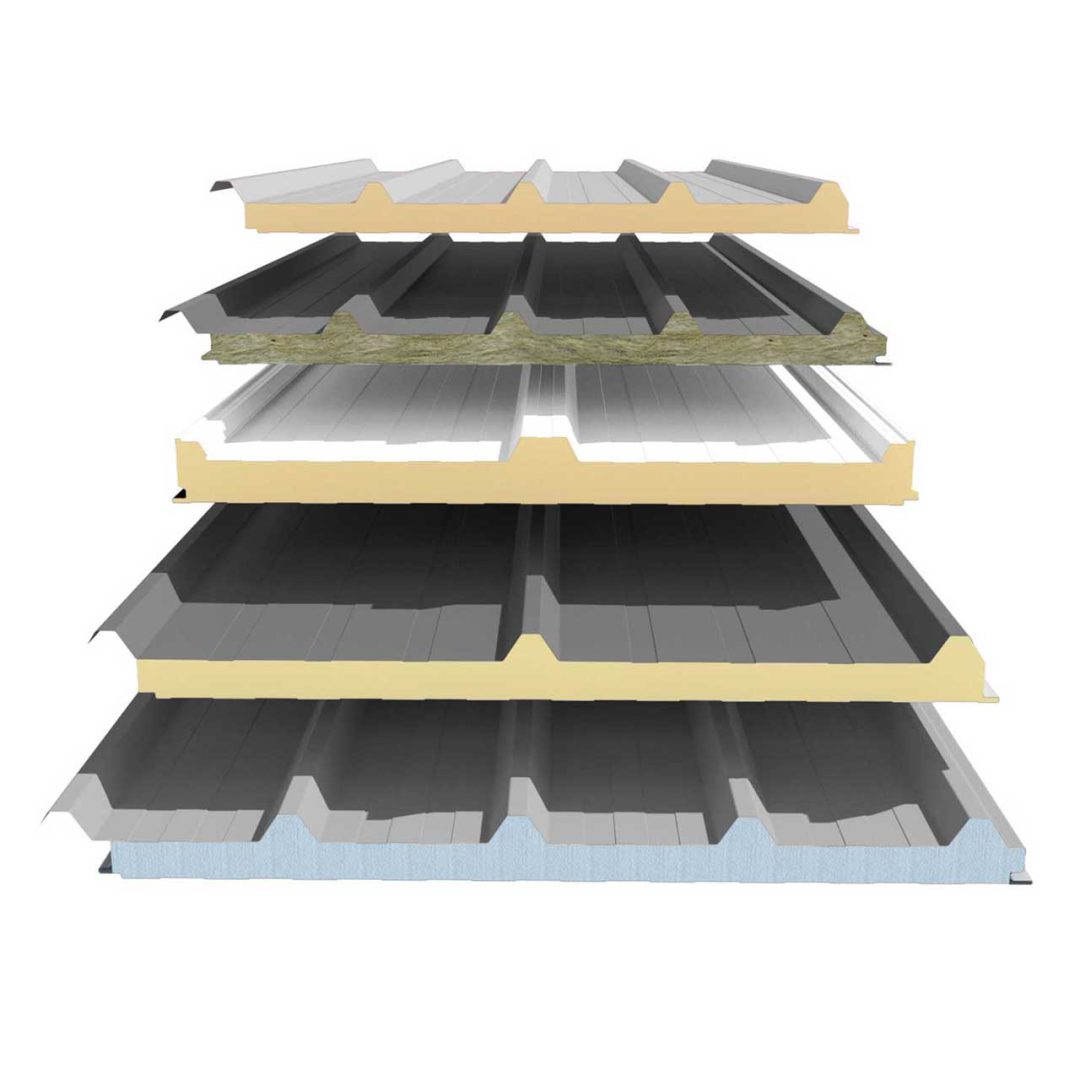

Panneaux toitures
Panneaux Toitures Sandwich
Lire la suite

La capacité annuelle de production de panneau Hekim de l’usine est de 4.000.000 m2. Dans cette usine où il est possible de produire des panneaux dont la largeur peut varier de 600 mm à 1250 mm et la longueur peut aller jusqu’à 16.000 mm, sont aussi produits des panneaux toitures dont l’épaisseur varie de 40 mm à 150 mm à 3 ou 5 plis selon trois types différents (système-H, vis caché et système de chevauchement) de panneaux muraux (façade). En apportant un nouvel dynamisme au secteur avec nos différents alternatives de chois, nos produits offerts au marché avec la marque HekimPanel offrent aussi des solutions économiques et rapides aux demandes des utilisateurs finaux.

Certificats de qualité

HekimPanel Certificats de qualité

Certificat d’incendie de la Russie de panneau rempli de Rock Wool
Certificat d’incendie de Russie de panneau rempli d’EPS
Certificat de déclaration CE de panneau de façade rempli EPS
Certificat de déclaration CE de panneau de toit rempli EPS
Certificat de déclaration CE du panneau rempli Rock Wool
Certificat de déclaration CE pour panneau rempli de polyuréthane (PIR)
Certificat de déclaration CE pour panneau rempli de polyuréthane (PUR)
Certificat de qualification de production
Certificat Gost-R pour panneau sandwich en laine de roche
Certificat Gost-R pour panneau sandwich en polyuréthane
Certificat Gost-R pour panneau sandwich EPS
Certificat HekimPanel EPS – TSE en laine de roche
Certificat Panneau rempli de polyuréthane d’incendie en Russie
HekimPanel PIR – Certificat PUR TSE

Travaux de laboratoire

Travaux de laboratoire HekimPanel

HEKİMPANEL continue à travailler sans interruption afin d’assurer la satisfaction clientèle, les demandes et la qualité au top niveau. De plus, en commençant d’une étape de conception au réseau de distribution au travers des distributeurs compétents, tous les processus de production, commercialisation et services après-vente ainsi que chaque étape commençant du premier contact de nos clients avec notre compagnie jusqu'à la livraison des produits sont tous orientés de manière à assurer la satisfaction clientèle.

HEKİMPANEL possède le certificat de système de gestion de qualité ISO9001:2008, le certificat TS EN 14509/AC :2009 indiquant que les matières premières à utiliser dans la production jusqu'à l’expédition des produits ont été passés par tous les contrôles de qualité ainsi que le certificat de conformité TSE- accordé pour les panneaux de revêtement d’isolation à double surface et autoporteurs fabriqués dans nos usines. Nous avons fondé notre propre laboratoire dans le cadre de nos usines afin d’effectuer les tests concernant la certification. De plus, dans les laboratoires (TSE, İTÜ et TÜBİTAK), sont réalisés les tests de caractéristique mécaniques de surface selon le standard TS EN 14509:2009, résistance de coupure et module de cisaillement, résistance à la pression et module, résistance à la rupture, gonflement, capacité du moment de flexion sur le support central, réaction au feu etc...

Les tests concernant les exigences du standard TS EN 14509 :2009 sont régulièrement effectués dans nos laboratoires. Tout au long de la ligne de production allant de la procuration des matières premières jusqu’à la livraison des produits finis, chaque étape de construction est soumis au contrôle de qualité et l’inspection de produit est régulièrement faite.

LES TESTS DE PRESSION – TRACTION ET GLISSEMENT SONT EFFECTUES AVEC DES MACHINES D’ESSAI DE CAPACITE DE 10 KN.
TEST ET MODULE DE RESISTANCE AU GLISSEMENT TEST ET MODULE DE RESISTANCE AU GLISSEMENT TEST ET MODULE DE RESISTANCE A LA PRESSION TEST ET MODULE DE RESISTANCE A LA PRESSION Test de résistance à la traction Test de résistance à la traction
L’USURE EST ASSUREE EN INDIQUANT LES VALEURS DE TEMPERATURE DEMANDEE DES MATIERES PREMIERES DU PRODUIT A CONTROLER AVEC L’APPAREIL ETUVE ET LES CONTROLES SONT EFFECTUES.
TEST DE CHAUFFAGE TEST DE CHAUFFAGE TEST DE CHAUFFAGE TEST DE CHAUFFAGE
LE TEST DE RESISTANCE AU FROID EST REALISE EN FAISANT ATTENDRE LES PRODUITS DANS UN CONGELATEUR.
TEST DE REFROIDISSEMENT TEST DE REFROIDISSEMENT TEST DE REFROIDISSEMENT TEST DE REFROIDISSEMENT

Transport, Entreposage et Protection

Instruction de Transport, d'Entreposage et de Protection

Les panneaux Hekim Panel sont fabriqués suivant le Système de Gestion de Satisfaction Clientèle TS EN 14509, TSE–ISO 10002 et les matériaux sont chargés en usine avec grand soin sur les véhicules. A la suite du transport, les panneaux doivent être déchargés délicatement au chantier et doivent être protégés contre les intempéries comme la pluie, la boue et autres faits naturels jusqu’à leur montage.

Avis Important!

Lors du montage, après avoir retiré les films de protection des panneaux, il faut faire attention à ce que toutes les surfaces de montage soient sur la même façade. Il est possible de remarquer des différences de teinte de couleur vu que les panneaux proviennent de différents lots. Il faut utiliser les panneaux du même lot et il faut faire attention aux dates des lots et étiquettes d’avertissements.

Transport

Lors des opérations de levage avec les grues, il faut faire attention pour ne pas écraser le matériel et placer les supports selon les dimensions des produits

A l’arrivé au chantier, lors du déchargement des matériaux sous forme de balle du véhicule sur le terrain, il faut utiliser une grue pour les mettre au toit ou les transporter directement du véhicule vers le toit.

Il faut minimiser le risque d’endommager le matériel durant leur transport effectué à l’aide de grue proprement choisie pour les balles de matériaux de plus de 8 mètres.

Pour les paquets dont la longueur de balle var entre 6 et 8 mètres, il faut utiliser un chariot élévateur ayant des fourches larges de (~3.5 m) et un chariot élévateur à fourche étroite (~1.2 m) pour les balles d’une longueur inférieure à 6 mètres. Lors des opérations de déchargement avec les chariots élévateurs, il faut faire attention à ce que les extrémités qui dépassent du chariot ne doivent pas dépasser plus de 2,5 mètres.

Certains propos à prendre en considération lors de l'utilisation de grue;

  • Pour transporter les balles d’une manière régulière avec une grue, il faut respecter la longueur de l’adaptateur et les dimensions indiquées comme ci-dessous. Le nombre de connexion de panneau adaptateur pour les panneaux d’une longueur de plus de 9 m doit être au minimum de 3.
  • Les sangles à utiliser doivent être en nylon, jute ou soie ; il ne faut pas utiliser des câbles ou des chaines.
  • Il faut placer des blocs en bois en haut et en bas du panneau à l’endroit où passe les sangles tel indiqué sur le dessin qui se trouve ci-dessous pour ne pas permettre aux sangles d’écraser le rebord des panneaux, il est préféré que les blocs dépassent de 3-5 cm des balles.
  • Si les matériaux doivent être transportés au toit sous forme de dalle, il faut faire attention à ce que les charges de balle soient réparties de manière équilibrée au système de manutention et que les dalles s’alignent avec le système de cisaillement. Il est plus efficace pour la sécurité de travail et la main d’œuvre que les intervalles entre balle soient réglés de manière à assurer une manutention horizontale minimale sur le toit.
Entreposage à la main

Si le matériel est transporté à la main u lieu d’entreposage sur le terrain, il est important de respecter les instructions suivantes pour éviter le risque de rayure tout particulièrement des panneaux à tôle peinte et des trapèzes à une seule couche.

Si la palette de l’entreposage est courte, il faut la soulever de ses deux extrémités, si elle est longue il faut la porter de ses extrémités et du centre, il ne faut pas la tirer. Tirer les panneaux risque de rayer les surfaces peintes de vos panneaux.

Le changement de place et le montage des panneaux dont la longueur dépasse 4 mètres doit être effectué avec au moins trois personnes. Il faut d’abord la soulever à la verticale vers son côté large et la porter d’une manière verticale comme vu sur l’image suivante.

  • Il ne faut pas tirer sur le matériel en le tenant d'un seul côté.
  • Lors de la pose des matériaux sur le toit, de même il ne faut pas les faire glisser ou les tirer sur les pannes de toit.
  • Lors de la manutention du matériel de son lieu d’entreposage ou de son déplacement sur le toit, il faut faire attention à les transporter d'une manière équilibrée en tenant les matériaux courts (≤ 4m) sur leurs deux extrémités et les deux bouts et au centre pour les matériaux longs (>4m).
  • Lors de la manutention des matériaux, il ne faut pas marcher ou écraser le matériel sous-jacent.
  • Si sur les panneaux se trouvent des oreillettes de superposition sur la longueur des panneaux de toiture, il ne faut pas soulever le panneau en le tenant de ces oreillettes.
Entreposage

Entreposer, si possible, dans un endroit à l’abri les panneaux qui devront attendre pendant longtemps sur le chantier.

Au cas où les matériaux ne seront pas directement utilisés, il faut les entreposer dans un endroit approprié dans le chantier qui ne nécessitera pas un autre changement de place. Lors des opérations d’entreposage et de montage des panneaux, il faut effectuer ces opérations ave des équipements appropriés en protégeant les rebords sans endommager les endroits de connexion des panneaux. Il ne faut pas effectuer le montage des panneaux dont les points de connexion et rebord ont été endommagés lors de l’entreposage et montage. Ou sinon cela peut former des troubles visuels sur les surfaces des panneaux.

Pour les attentes de longue durée, il faut choisir un lieu de stockage clos à l’abri. De plus, il faut que les matériaux stockés dans cet abris clos se soient pas privés de la circulation d’air. (La différence de température du lieu d’entreposage ne doit pas être de plus de Δ 10 °C et le taux d’humidité relative de 70%.) Le but de la circulation d’air et d’entreposage dans un endroit clos est d’empêcher la pénétration d’eau ou l’accumulation d’humidité entre deux panneaux. L’eau ou l’humidité qui pénètre entre deux panneaux peut causer la dégradation de peinture aux points de contact entre les matériaux. La dégradation de peinture endommage le panneau et forme des troubles visuels.

Si les panneaux doivent attendre plus de quelques jours en plein air, il faut les couvrir avec une couverture en nylon de manière à ne pas couper la circulation d’air et à ne pas toucher d’autres matériaux.

Il faut particulièrement protéger les panneaux en toile peinte, les films protecteurs contre le soleil. Au cas où les films de protection fins en polyéthylène sont exposés aux rayons de soleil, ils colleront plus sur les panneaux et seront plus difficiles à détacher lors du montage.

Mode d'entreposage

Quel que soit la durée de stockage, il faut faire attention aux sujets et dimensions suivants lors de l’entreposage des panneaux.

  • Il est possible de superposer au maximum 3 balles. La hauteur maximale doit être de 2.7 cm.
  • Il faut placer des plots de manière à incliner les balles. (Comme ~2-3 %)
  • La hauteur des plots doit être de 6-10 cm et la distance entre plots dit être au plus de 1.5 cm.
  • S’il y a une palette en bois en dessous de ces balles, il faut placer des plots de la hauteur de palette sous les extrémités qui dépassent les palettes.
  • Il faut placer les plots entre les balles de manière à aligner les plots en superposition.
  • Il faut utiliser des plots en polystyrène.
  • Il ne faut pas marcher ou écraser les panneaux.
  • Le sol sur lequel sont posés les panneaux doit être plat.

Même si la durée d’attente est très courte, il faut protéger les panneaux contre les facteurs externes et de choisir si possible un lieu d’entreposage avec si possible une très faire inclinaison pour éviter toute accumulation d’eau.

Montage

Les panneaux de plus de 4 mètres doivent être transportés pour un déplacement ou un assemblage avec au moins trois personnes. Tout d'abord, il doit être soulevé à la verticale et porté verticalement comme suit.

Avant de télécharger et d'assembler les panneaux, il faut vérifier que le type de produit, la couleur et l'épaisseur sont compatibles avec le bon de livraison et la commande, et toute différence doit être signalée. HekimPanel n'est pas responsable de la notification d'un produit inapproprié après son téléchargement et son installation.

Le montage des panneaux muraux doit être effectué en fixant les panneaux aux appareils de levage horizontaux et verticaux en fonction du sens de montage ou en soulevant le panneau avec le système de levage par aspiration et les cordes de levage. Avant de commencer l'assemblage, il faut faire attention à la finesse longitudinale des pannes, aux différences d'élévation entre les amoureux et au fait que les pannes et les gouttières sont dans le même plan, le bâtiment est horizontalement sur la corde et dans le carré sur la façade, il est à la verticale peu profonde et de niveau. Le montage ne doit pas être effectué sur des structures inadaptées, si possible, il doit être fixé et corrigé au préalable.

Les panneaux ne doivent pas être coupés, si possible, sur le chantier. HekimPanel n'est pas responsable des égratignures, des cassures et des déformations causées par la coupe si une coupe est effectuée.
  • Lors de l'installation, après avoir retiré les films de protection des panneaux, assurez-vous que les surfaces de montage sont sur la même façade. Puisqu'il y a des panneaux séparés dans les panneaux à base de lots, il peut y avoir des différences de ton dans la peinture. Des panneaux du même lot doivent toujours être utilisés ou une attention particulière doit être portée aux dates et aux étiquettes d'avertissement.
  • Le matériau ne doit pas être tiré en tenant une extrémité.
  • Pendant que les matériaux sont placés sur le toit, ils ne doivent pas être glissés ou tirés sur les pannes.
  • Pendant que le matériau est soulevé de la pile ou transporté à sa place sur le toit, des matériaux courts (4 m) doivent être maintenus aux deux extrémités, des matériaux longs (> 4 m) aux deux extrémités et au milieu, de manière équilibrée.
  • Le matériau sous-jacent ne doit pas être piétiné ou piétiné pendant le transport du matériau.
  • Si une patte est laissée sur les panneaux pour se chevaucher, le panneau ne doit pas être soulevé en saisissant cette patte.
  • Lors de l'installation, la coupe ne doit pas être effectuée avec un moteur en pierre ou une machine à étincelles similaire sur les panneaux. Si la coupe a été faite accidentellement, les bavures de la coupe doivent être enlevées et repeintes. Sinon, les bavures formées après la coupe colleront à la surface, endommageront la peinture et la rouille se produira avec le temps.
Avertissement et informations pour les panneaux foncés

Les couleurs de surface des panneaux sont essentiellement divisées en panneaux de couleur très claire, de couleur claire et de couleur foncée.

Groupes de couleurs très claires Codes Ral: 1013-1015-1016-6019-7035-7047-9001-9002-9003-9010
Groupes de couleurs claire Codes Ral: 1002-1003-1004-1014-1017-1021-1023-2003-2004-2008-2009-5012-5018-5024-6018-6021-7000-7040
Groupes de couleurs foncées Codes Ral: 3000-3002-3004-3009-3005-3011-5002-5003-5010-5017-6000-6002-6005-6029-7012-7015-7016-
7021-7022-7026-7043-8001-8003-8011-8012-8015-9004-9005-9006-9007-9017

En conséquence; En particulier dans les régions très chaudes, une importante différence de température (t) se produit entre la surface intérieure et la surface extérieure. Quatre températures hivernales les plus basses, selon la latitude, l'altitude au-dessus du niveau de la mer et la distance à la mer en Europe et dans notre pays valeur (T1) est utilisée.

En hiver T1= 0°C , -10°C, -20°C ve -30°C’dir.
Couleurs très claires T1 = +55°C
Couleurs claires T1 = +65°C
Couleurs sombres T1 = +80°C

La température T1 de la surface extérieure a la température d'été la plus élevée en fonction de la couleur et de la réflectivité de la surface.

Alors que les températures maximales en été sont prises en compte dans les calculs, la température par défaut en hiver est de -20 ° C.

La température ambiante à l'intérieur du bâtiment utilisée dans les calculs est de 20 ° C.

Par conséquent, les gradients de température suivants sont pris en compte dans les calculs.

Pour chaque groupe de couleurs Différence de température (Δt) entre la surface intérieure et la surface extérieure.
Couleurs très claires Δt = 35°C (55-20 )
Couleurs claires Δt = 45°C (65-20)
Couleurs sombres Δt = 60°C (80-20)

Comme le montre la valeur T1, les groupes de couleurs sombres peuvent être exposés à une charge thermique plus élevée que les couleurs claires. Les groupes de couleurs foncées se développeront davantage car ils absorberont plus d'énergie solaire. Puisque les deux surfaces du panneau sont en métal, la température sera différente entre le métal intérieur et la surface métallique extérieure. Étant donné que cette différence sera plus élevée, en particulier dans les panneaux sombres, la dilatation du métal due à la charge thermique peut provoquer un retrait et une ondulation sur la surface. La différence de température peut augmenter pendant et après l'installation. Si des panneaux de couleur foncée doivent être utilisés, la conception du bâtiment doit être projetée en tenant compte de la charge thermique. Il est de la responsabilité du concepteur de prévenir les déformations et les changements de forme qui pourraient survenir en ignorant les avertissements. HekimPanel n'est pas responsable de ces déformations sur la surface extérieure et ne donne aucune garantie.

Afin de minimiser la déformation dans les panneaux sombres, les points suivants doivent faire l'objet d'une attention maximale.

  • L'épaisseur du panneau et l'épaisseur du métal doivent être sélectionnées conformément aux tableaux statiques du projet. Surtout dans les panneaux de laine de roche, la feuille extérieure doit être de 0,60 et plus de 0,50 selon la couleur et l'état du projet dans les panneaux de polyuréthane. Il est recommandé d'avoir 0,60 et plus pour les panneaux sombres.
  • L'installation doit être effectuée par temps chaud pour minimiser la charge thermique. Elle doit être d'au moins +10 ° C et plus. Si possible, cela doit être fait par temps clair et ensoleillé.
  • La longueur des panneaux sur la façade ne doit pas dépasser 6 mètres. S'il dépasse, l'épaisseur du métal doit être augmentée, et s'il s'agit de polyuréthane, des formes résistantes doivent être préférées (comme une forme de façade à 5 joints micro-imprimée). Ou, la taille doit être déterminée en tenant compte de la charge thermique. Le nombre de pannes doit être réduit au minimum, en particulier sur les panneaux de façade de couleur foncée (6 points de vis et plus sont considérés comme des panneaux longs et ils présentent un risque élevé), les autres charges doivent être résolues en augmentant l'épaisseur du panneau et l'épaisseur du métal du panneau. La charge thermique à une seule ouverture est minimale. Il n'y a pas de limitation de hauteur dans les panneaux de façade en forme de sinus.
  • La construction du panneau doit être irréprochable dans les directions horizontale et verticale.
  • Une attention maximale doit être accordée aux règles pendant le déchargement et le stockage des panneaux sur le terrain.
  • Même si toutes ces conditions sont remplies, HekimPanel ne garantit pas et décline toute responsabilité quant à la douceur homogène des surfaces des panneaux sombres.

Détails techniques

Détails Techniques HekimPanel

Accessoires
Tables de transport
Panneau toiture à 3 plis Panneau toiture à 3 plis Panneau toiture en EPS à 5 plis Panneau toiture en EPS à 5 plis Panneau toiture en laine de roche à 5 plis Panneau toiture en laine de roche à 5 plis
Valeurs structurelles
Surfaces intérieures et extérieures
Type de métal: Epaisseur de la tôle peinte galvanisé 0,40-0,50-0,60-0,70-0,80-0,90-1,00 mm
Type de peinture: Polyester ( 7 micron couche de fond + 10 micron couche de finition), PVDF ou Plastisol
Couleur: Couleurs du catalogue RAL
Protecteur: Il est possible d’appliquer une ou deux couches protectrices en polyéthylène folio pour les protéger contre les dommages lors du transport et montage.
Isolation
Type d’isolation: Laine en roche ou EPS
Densité: Laine en roche 110 kg / m3 – EPS 16 kg / m3
Classe d’inflammabilité: Laine en roche de classe A2S1d0 – EPS de classe E
Epaisseur: 40 – 50 – 60 – 70 – 80 – 100 – 120 mm
